Когда применяется бестраншейная технология укладки трубопроводов

Существуют два основных метода укладки трубопроводов: траншейный и бестраншейный, часто называемые открытым и закрытым способами. Траншейный метод включает в себя выкапывание траншей на определённую глубину, соответствующую строительным нормам и ГОСТам. Затем следует процесс выравнивания дна траншеи, создание песчаной подушки, укрепление стен котлована и непосредственно укладка труб. После этого трубы защищают от замерзания, засыпают траншею обратно и восстанавливают ландшафт. Бестраншейный метод, напротив, позволяет укладывать трубы без необходимости рытья траншей, что минимизирует воздействие на окружающую среду и сокращает объём земляных работ.

Траншейный метод имеет свои ограничения. Он требует значительных затрат времени, усилий и финансов. Также необходимо восстановление асфальтобетонного покрытия, плодородного слоя почвы и элементов ландшафта после работ. Этот подход неприменим при пересечении автомобильных и железнодорожных дорог, а также вблизи промышленных зон, жилых районов и природных объектов, таких как овраги, балки, болота, озера, пруды и реки.

Бестраншейная прокладка труб представляет собой современный и инновационный подход к строительству и ремонту инженерных сетей, который предлагает альтернативу традиционным методам, требующим масштабных земляных работ. Эти технологии находят все более широкое применение благодаря своей способности минимизировать вмешательство в существующую инфраструктуру и окружающую среду. В отличие от классического подхода, при котором необходимо вскрытие грунта по всей длине участка работ, бестраншейные методы позволяют осуществлять прокладку или ремонт трубопроводов с минимальными нарушениями поверхности земли.

В последние годы бестраншейные технологии становятся все популярнее для укладки различных инженерных коммуникаций, таких как водопроводы, канализации, теплотрассы, газопроводы, а также электрокабели и оптоволоконные линии. Этот подход позволяет значительно ускорить процесс работ, делая их независимыми от времени года и погодных условий. Среди популярных технологий выделяются горизонтально-направленное бурение, прокол, микротоннелирование, продавливание и санация, применяемая для обновления старых сетей.

Преимущества бестраншейной прокладки труб

• Экономия времени и денег. Одним из главных преимуществ бестраншейной технологии является значительная экономия временных и финансовых ресурсов. Традиционные методы требуют больших затрат на земляные работы, восстановление асфальтового покрытия и благоустройство территории. Бестраншейные технологии позволяют существенно сократить эти издержки за счет уменьшения объема земляных работ и более быстрого выполнения задач.
• Снижение воздействия на окружающую среду. Методы бестраншейной прокладки минимизируют воздействие на окружающую среду: они не требуют масштабного разрушения растительного покрова и обитания животных, уменьшая тем самым экологический след строительства. Это особенно важно в городских условиях, где открытые траншеи могут негативно влиять на качество воздуха, создавать шумовое загрязнение и вызывать транспортные заторы.
• Сохранение инфраструктуры и ландшафта. В условиях плотной городской застройки именно сохранение существующей инфраструктуры становится ключевым фактором. Бестраншейная прокладка позволяет избежать разрушения дорог, тротуаров и других объектов городской среды. Это обеспечивает большую безопасность для жителей города и позволяет сохранить эстетическую привлекательность районов.

В каких случаях применяется бестраншейная прокладка труб

Ремонт и замена старых трубопроводов

С течением времени трубы подвергаются износу, коррозии и механическим повреждениям. Бестраншейные методы идеально подходят для замены или ремонта таких систем без необходимости вскрытия всей линии трубопровода.

Строительство новых линий

При строительстве новых коммуникаций в условиях ограниченного пространства или сложного рельефа использование бестраншейных технологий позволяет осуществлять работы быстро и с минимальными нарушениями.

Расширение существующих сетей

Расширение или модернизация действующих сетей также может быть выполнено с использованием технологий бестраншейной прокладки, что сокращает время реализации проектов и снижает затраты на восстановление ландшафта.

Обход препятствий (например, дорог, зданий, рек)

В случае необходимости обхода различных препятствий — таких как автодороги, здания или водные преграды — технологии горизонтального направленного бурения или микротоннелирования становятся незаменимыми инструментами для успешного завершения проекта без нарушения целостности поверхности.

Методы бестраншейной прокладки труб

Выбор метода бурения скважин для трубопроводов зависит от ряда факторов: состояния участка, рельефа, типа почвы, глубины залегания подземных вод и наличия препятствий.

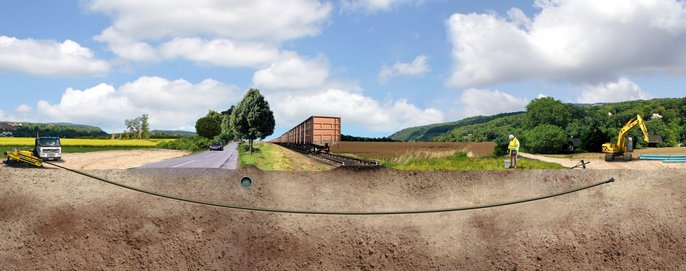

• Горизонтальное направленное бурение (ГНБ) является одним из наиболее распространенных методов благодаря своей высокой точности в управлении траекторией бурения. Он идеально подходит для обхода дорог или рек без повреждений поверхности.

  При горизонтально-направленном бурении используется специализированная установка, которая создаёт скважину малого диаметра. На головку бура крепится наконечник, разрезающий почву. Локатор помогает обходить препятствия и точно выходить в заданной точке. Затем наконечник заменяют расширителем для увеличения диаметра до нужного размера. На заключительном этапе труба затягивается в скважину, используя бурильный раствор для снижения трения. Диаметр скважины обычно превышает диаметр трубы на 30%.

• Микротоннелирование. Этот метод используется для создания подземных тоннелей малого диаметра с высокой точностью в стесненных городских условиях, часто дополняется автоматизированными системами управления процессом бурения.
• Прокол грунта применяется для создания горизонтальных каналов малого диаметра методом продавливания трубы через почву без извлечения грунта на поверхность.

  Метод прокола часто используется на глинистых и суглинистых почвах. При небольшом диаметре трубы, она сама прокладывает себе путь в земле. Однако, если диаметр трубы достигает 600 мм, на её конец устанавливают стальной наконечник, который пробивает почву. Обычно скорость таких работ составляет 4–6 метров в час, но с использованием домкратов можно достичь 20–40 метров в час. В ситуациях с грунтами, которые легко размываются, применяется метод гидропрокола. В этом случае движение конического наконечника облегчается благодаря мощному потоку воды, который размывает почву спереди.
• Продавливание трубопровода. Для укладки трубопровода большого диаметра (до 2000 м) применяют метод продавливания. Этот процесс предполагает перемещение трубы открытым концом в грунт. Затем из трубы извлекают землю с помощью инструментов с удлиненными ручками или пневматических устройств. Процедуру повторяют до достижения необходимой длины скважины, которая может составлять до 100 м. Чтобы облегчить работу и повысить эффективность, используют гидравлические домкраты.
• Санация трубопроводов включает реновацию существующих труб посредством вкладывания новых материалов внутрь старой трубы или их покрытия специальными композитами для повышения долговечности системы.

Технологии бестраншейной прокладки продолжают развиваться благодаря своим многочисленным преимуществам перед традиционными методами строительства. Их дальнейшее совершенствование обещает еще большую экономическую эффективность, снижение воздействия на окружающую среду и улучшение качества жизни людей в городах. В будущем можно ожидать широкого внедрения этих методов во всех сферах строительства инфраструктуры как в городах, так и за их пределами.
