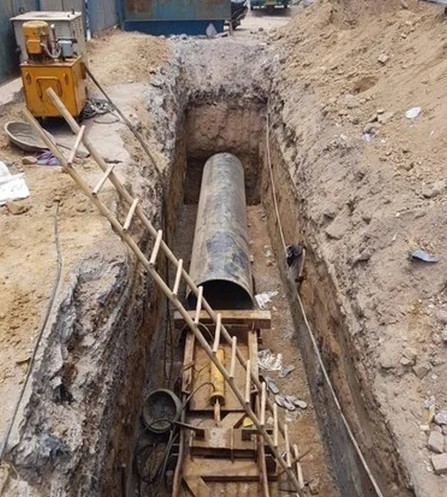

Продавливание стальных футляров — это современный закрытый метод прокладки подземных коммуникаций, который используется при прокладке трубопроводов и кабелей, а также при строительстве тоннелей и других инженерных сооружений. Эта технология позволяет без вскрытия поверхности земли проложить коммуникации под дорогами, железнодорожными путями и другими препятствиями, что делает её незаменимой в условиях городской застройки и плотной инфраструктуры.
Техника продавливания трубопровода (футляра) представляет собой бестраншейную методику прокладки труб, при которой стальной футляр вдавливается в грунт с помощью гидравлического оборудования. Специальный нож на конце футляра облегчает процесс проникновения в грунт, а извлечение грунта изнутри футляра осуществляется вручную. Он применяется, в основном, для строительства коммуникационных переходов под различными препятствиями, но может использоваться и на коротких участках магистральных линий или при подключении коммуникаций к зданиям.
Что такое продавливание стальных футляров?
Продавливание стальных футляров — это процесс механического перемещения стальных труб или футляров, которые служат основой для систем водоснабжения, канализации, отопления, а также трубопроводов для транспортировки нефти, газа и других продуктов, под землей без предварительного вскрытия грунта. Метод основан на использовании мощных гидравлических домкратов, которые постепенно продавливают стальную трубу через грунт, создавая туннель для последующей прокладки коммуникаций.
Основные принципы работы метода включают в себя:
- Использование специального оборудования для продавливания.
- Постепенное перемещение трубы с удалением грунта изнутри.
- Обеспечение точности направления и глубины прокладки.
Преимущества продавливания стальных футляров
Одним из главных преимуществ прокола продавливанием является его быстрота и эффективность. Технология позволяет значительно сократить время на проведение работ, так как отсутствует необходимость в крупных земляных работах.
Вторым важным преимуществом, в отличие от открытых методов прокладки инженерных сетей, является минимальное воздействие на окружающую среду. Отсутствие необходимости вскрытия почвы снижает риск разрушения ландшафта и повреждения экосистемы.
Этот способ также позволяет прокладывать коммуникации в сложных условиях, таких как под реками, железнодорожными путями или оживлёнными автодорогами, где традиционные методы были бы невозможны или крайне затруднительны.
Другие преимущества:
- Возможность работы в сложных грунтовых условиях
- Высокая точность прокладки
- Широкий диапазон диаметров футляра (от 500 до 2000 мм)
- Возможность прокладки на большие длины (до 100 м)
- Универсальность: метод подходит для прокладки различных коммуникаций: водопровода, канализации, теплосетей и других.
- Безопасность: процесс продавливания осуществляется с минимальным риском для работников и окружающей среды.
Области применения
- Прокладка коммуникаций под дорогами, железнодорожными путями и другими инженерными сооружениями.
- Создание переходов под водными преградами.
- Реконструкция существующих коммуникаций.
Продавливание футляра под дорогой широко используется для прокладки трубопроводов различного назначения: газовых, водяных или канализационных. Также он применяется для прокладки электрических и телекоммуникационных кабелей.
В строительстве тоннелей и переходов этот метод позволяет создавать защитные конструкции вокруг уже существующих коммуникаций или объектов инфраструктуры.
Технология продавливания трубопровода
Процесс продавливания состоит из нескольких этапов:

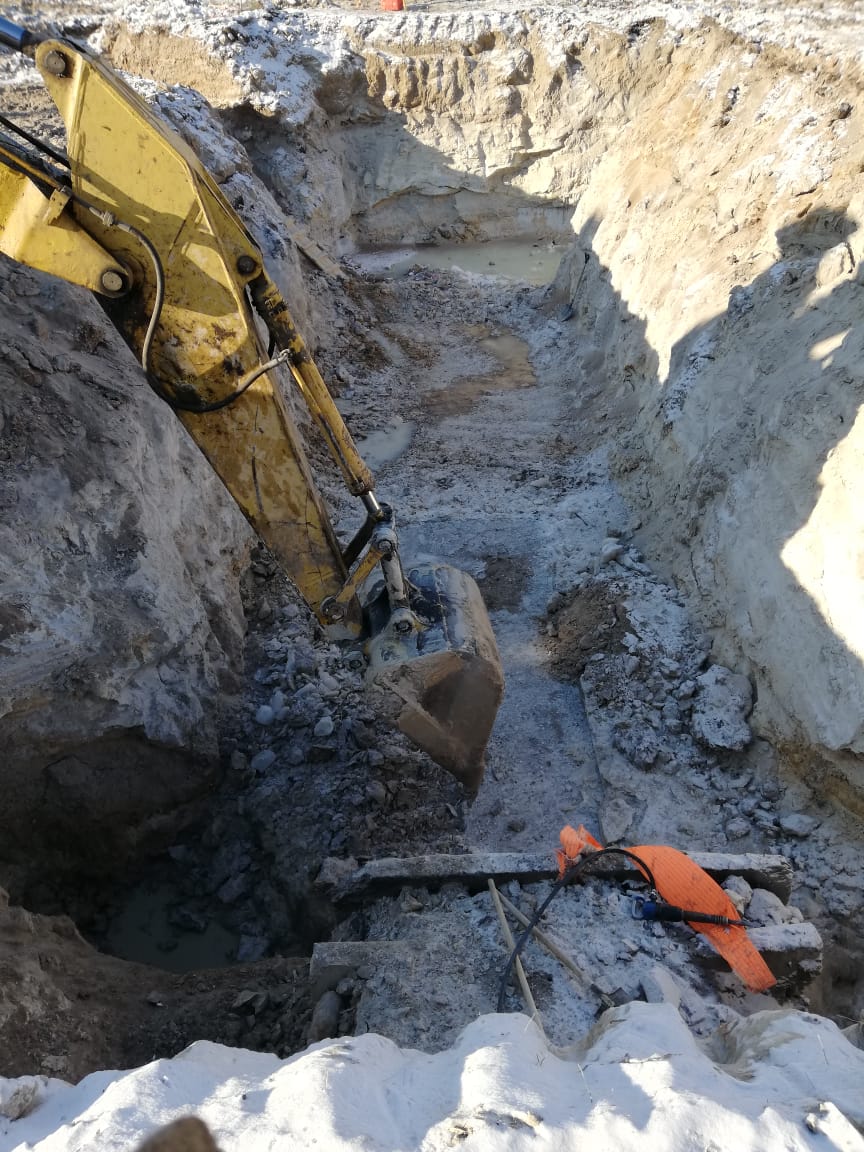

- Подготовка котлована. Создается укрепленный котлован, служащий отправной точкой для продавливания. Минимальная ширина 3,5 метра, длина от 4 метров. Глубина должна превышать глубину лотка трубы на полметра.
- Формирование опорной бетонной стены для обеспечения точки опоры гидравлическим устройствам.

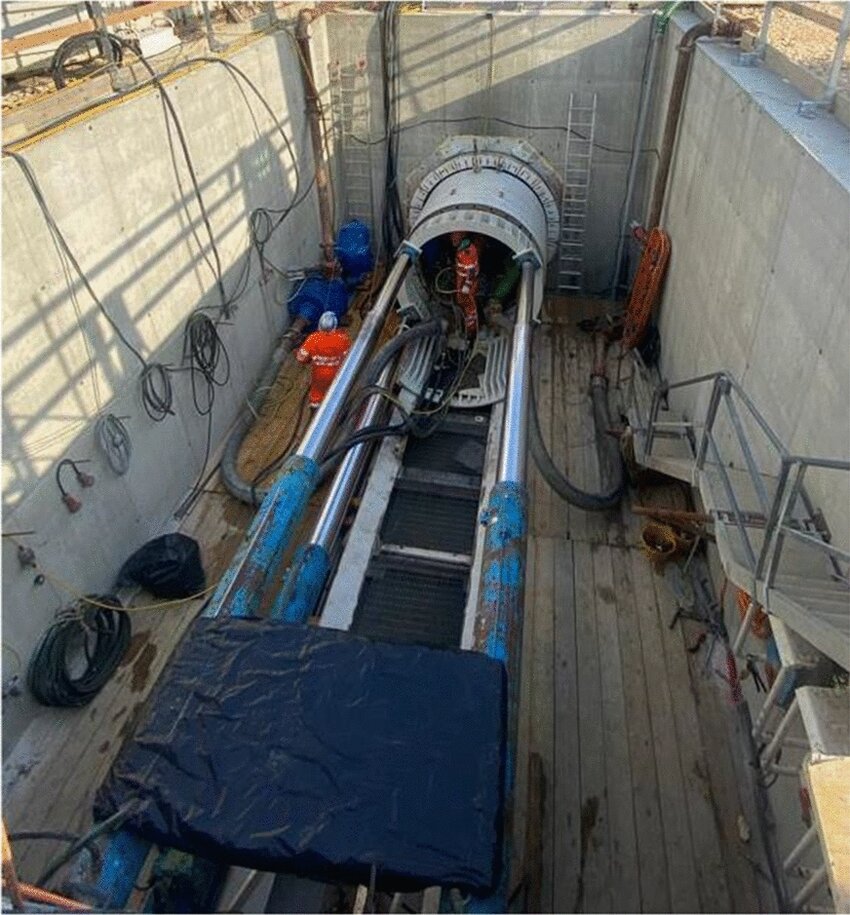

- Монтаж оборудования: Устанавливается гидравлическое оборудование в подготовленный котлован, которое создает необходимое усилие для вдавливания футляра. В зависимости от задач, комплектация может включать в себя от одного до четырёх гидроцилиндров на единой основе, способных выдерживать нагрузку в диапазоне 100–500 тонн.

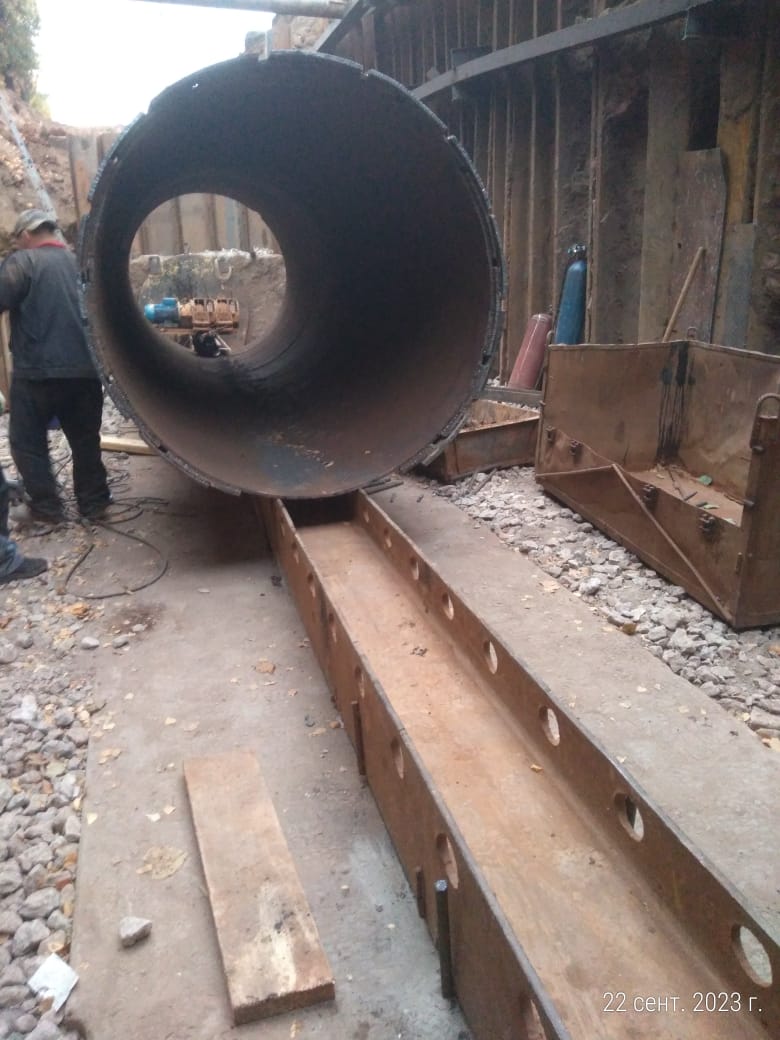

- Циклический метод вдавливания труб. Процесс включает цикличное переключение домкратов на прямой и обратный ход. Стальной футляр подается по частям, каждая длиной около 1 метра, и соединяется сваркой с уже установленным участком. Производительность составляет от 4 до 5 метров в день.
- Извлечение грунта. По мере продвижения футляра грунт извлекается вручную, загружается на вагонетки для удаления из рабочей зоны, с последующей выгрузкой на поверхность либо в кучу, либо в кузов самосвала. Этот процесс повторяется параллельно с продвижением кожуха в землю.
Цена на услугу зависит от множества факторов: длины участка продавливания, диаметра используемой трубы, сложности геологических условий и специфики объекта строительства.
Оставьте заявку на расчёт стоимости проекта на нашем сайте, предоставив информацию о проекте: геолокацию объекта, технические требования к трубе, а также желаемые сроки выполнения работ. Это позволит специалистам предложить оптимальные условия проведения работ и точно рассчитать их стоимость.
